降壓型LED驅動
2.5A,100VIN,XZ6924,降壓恒流LED驅動芯片

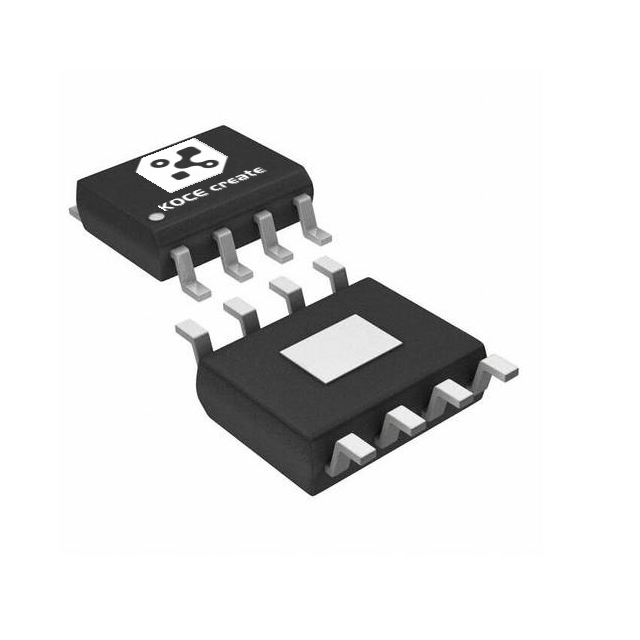

封裝：ESOP8
輸入電壓：5V-100V
內置100V 9A功率管
內置5.6V齊納管
輸出電流：2.5A
工作頻率：最大350KHz
調光方式：EN腳PWM調光，DIM腳線性調光
內置過溫保護
待機電流：160uA
采樣電壓：250mV
業務聯系請掃碼：
產品概述
這是一款高效率，穩定可靠的高亮度LED 燈恒流驅動控制芯片，內置高精度比較器，固定關斷時間控制電路，恒流驅動電路等，特別適合大功率、多個高亮度LED 燈串的恒流驅動。芯片采用固定關斷時間的峰值電流控制方式，其工作頻率最高可達350KHz，可使外部電感和濾波電容體積減小，效率提高，節省PCB 面積。關斷時間可通過外部電容進行調節，工作頻率也可根據用戶要求進行調節。在EN 端加PWM 信號，可調節LED 燈的亮度。通過調節外置電流檢測電阻的阻值來設置流過LED 燈的電流，支持外加電壓線性調光，流過LED 燈的電流可從幾十毫安到2.5 安培變化。 采用ESOP8 封裝，散熱片內置接SW 腳。
產品特點
●工作電壓范圍：5V-100V
●輸出電流：2.5A
●高效率：92%
●過溫保護
●PWM調光，線性調光
●關斷時間可調
●內置電流采樣前沿消隱電路
●產品封裝：ESOP8
產品應用
●車載LED燈，自行車燈，電瓶車燈
●LED射燈，
●LED背光燈，
●LED強光手電筒。
以下參數僅供參考，請具體查詢對應規格書，索取資料請聯系我們銷售人員，我們將熱情為您服務！
封裝：ESOP8
輸入電壓：5V-100V
內置100V 9A功率管
內置5.6V齊納管
輸出電流：2.5A
工作頻率：最大350KHz
調光方式：EN腳PWM調光，DIM腳線性調光
內置過溫保護
待機電流：160uA
采樣電壓：250mV
